涂層發(fā)花、發(fā)白和胺析出原因分析和糾正措施

  1、缺陷描述

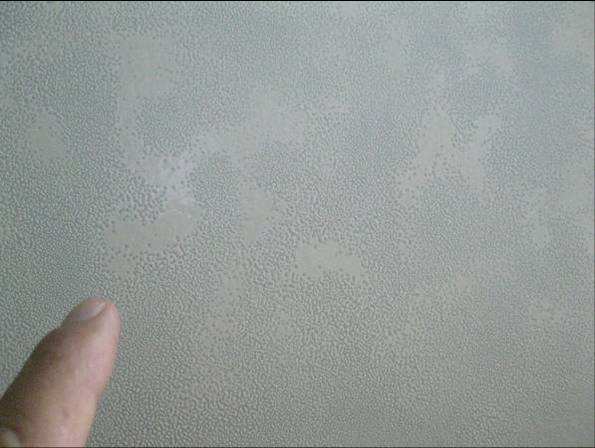

  涂層發(fā)花、發(fā)白通常分為二類，第一類為涂層表面顏色變暗或者失去光澤導(dǎo)致的發(fā)花和發(fā)白現(xiàn)象；第二類為環(huán)氧類涂層表層產(chǎn)生的白色或深棕色的發(fā)粘的物質(zhì)，外觀上表現(xiàn)為涂層發(fā)花或發(fā)白，通常稱這類涂層缺陷為胺析出或胺起霜。

  2、原因分析

  2.1 第一類發(fā)花和發(fā)白的原因通常如下：

  （1）涂層未充分干燥前，被雨水或露水污染，導(dǎo)致涂層變色或失去光澤，外觀上表現(xiàn)為發(fā)花或發(fā)白。

  （2）涂層被空氣中的污染物（如二氧化硫等）污染，與涂層中的物質(zhì)發(fā)生反應(yīng)，導(dǎo)致涂層發(fā)花發(fā)白。

  （3）錯(cuò)誤的稀釋劑，或稀釋劑用量太多。

  2.2 胺起霜導(dǎo)致的涂層發(fā)花、發(fā)白的原因如下：

  低溫、高濕度或通風(fēng)不良的環(huán)境下，環(huán)氧類涂層干燥和固化緩慢，涂層干燥過(guò)程中的涂層內(nèi)的化學(xué)成分胺很可能會(huì)游離到涂層表面，和空氣中的二氧化碳和水汽發(fā)生反應(yīng)，生成胺基甲酸鹽，導(dǎo)致涂層表面形成一層白色或暗棕色的發(fā)粘的物質(zhì)。

  3、預(yù)防措施

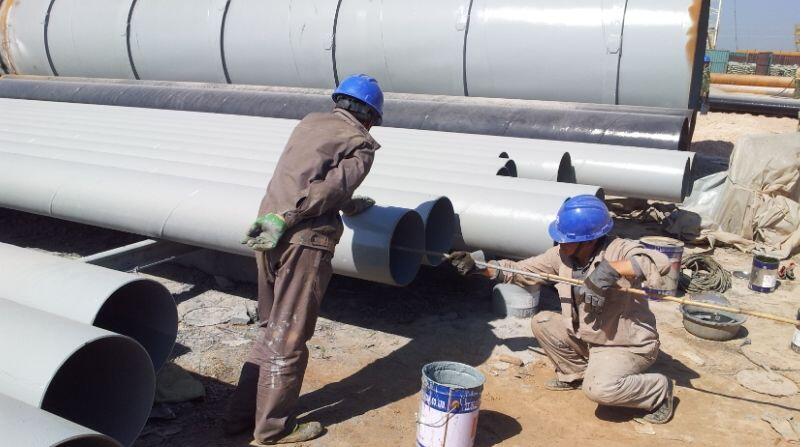

  在產(chǎn)品說(shuō)明書(shū)要求進(jìn)行涂裝施工，并保證涂層在正確的環(huán)境條件下進(jìn)行固化和干燥。

  4、糾正措施

  4.1 對(duì)于第一類發(fā)花或發(fā)白的涂層缺陷，需要去除發(fā)花或發(fā)白的涂層，重新進(jìn)行涂裝。

  4.2 對(duì)于由于胺析出導(dǎo)致的涂層發(fā)花或發(fā)白，應(yīng)用溫水和合適的溶劑清洗掉表面發(fā)粘的物質(zhì)后，再進(jìn)行涂層覆涂。

侵權(quán)刪
