你對(duì)金屬材料的鹽霧腐蝕檢測(cè)了解多少？

鹽霧腐蝕試驗(yàn)

腐蝕給金屬材料造成的直接損失巨大。有人統(tǒng)計(jì)每年全世界腐蝕報(bào)廢的金屬約一億噸，占年產(chǎn)量的20%~40%。而且隨著工業(yè)化的進(jìn)程，腐蝕問題日趨嚴(yán)重化，美國(guó)1949年腐蝕消耗(材料消耗和腐蝕)為50億美元，1975年達(dá)700億美元，到1985年高達(dá)1680億美元，與1949年相比增加了80余倍。估計(jì)全世界每年因腐蝕報(bào)廢的鋼鐵設(shè)備相當(dāng)于年產(chǎn)量的30%。

顯然，金屬構(gòu)件的毀壞，其價(jià)值遠(yuǎn)比金屬材料的價(jià)值大的多;發(fā)達(dá)國(guó)家每年因腐蝕造成的經(jīng)濟(jì)損失約占國(guó)民生產(chǎn)總值的2%~4%;美國(guó)每年因腐蝕要多消耗3.4%的能源;我國(guó)每年因腐蝕造成的經(jīng)濟(jì)損失至少達(dá)二百億。腐蝕的巨大危害不僅體現(xiàn)在經(jīng)濟(jì)損失上，它還會(huì)帶來慘重的人員傷亡、環(huán)境污染、資源浪費(fèi)、阻礙新技術(shù)的發(fā)展、促進(jìn)自然資源的損耗。

鹽霧腐蝕背景及機(jī)理

腐蝕是材料或其性能在環(huán)境的作用下引起的破壞或變質(zhì)。大多數(shù)的腐蝕發(fā)生在大氣環(huán)境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕成分和腐蝕因素。

鹽霧腐蝕是一種常見和最有破壞性的大氣腐蝕。其中鹽霧是指氯化物的大氣，它的主要腐蝕成分是氯化鈉。鹽霧對(duì)金屬材料表面的腐蝕是由于氯離子穿透金屬表面的氧化層和防護(hù)層與內(nèi)部金屬發(fā)生電化學(xué)反應(yīng)引起的。同時(shí)，氯離子含有一定的水合能，易被吸附在金屬表面的孔隙、裂縫排擠并取代氯化層中的氧，把不溶性的氧化物變成可溶性的氯化物，使鈍化態(tài)表面變成活潑表面，造成對(duì)產(chǎn)品極壞的不良反應(yīng)。

陽極：金屬失去電子而變成金屬陽離子，并以水化離子的形式進(jìn)入溶液，同時(shí)把相當(dāng)?shù)碾娮恿粼诮饘僦小?/span>

Me+nH2O →Me2+· nH2O+2e-

陰極：留在陰極金屬中的剩余電子，被氧去極化，還原并吸收電子，成為氫氧根離子。

O2+nH2O+4e- →4OH-

電解液：氯化鈉離解而生成鈉離子和氯離子，部分氯離子、金屬離子和氫氧根離子反應(yīng)成金屬腐蝕物。

2Me2++2Cl-+2OH-→MeCl2·Me(OH)2

鹽霧腐蝕危害

1）鹽霧腐蝕會(huì)破壞金屬保護(hù)層，使它失去裝飾性，降低機(jī)械強(qiáng)度；

2）一些電子元器件和電器線路，由于腐蝕而造成電源線路中斷，特別是在有振動(dòng)的環(huán)境中，尤為嚴(yán)重；

3）當(dāng)鹽霧降落在絕緣體表面時(shí)，將使表面電阻降低;絕緣體吸收鹽溶液后，它的體積電阻將降低四個(gè)數(shù)量級(jí)；

4）機(jī)械部件或運(yùn)動(dòng)部件的活動(dòng)部位由于腐蝕物的產(chǎn)生，而增加摩擦力以至造成運(yùn)動(dòng)部件被卡死。

金屬材料鹽霧腐蝕檢測(cè)試驗(yàn)

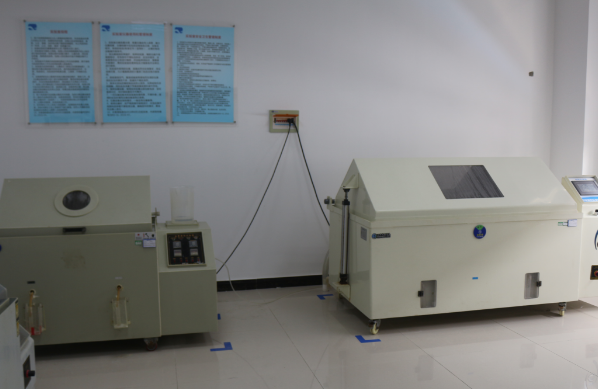

鹽霧試驗(yàn)分為天然環(huán)境暴露試驗(yàn)和人工加速模擬環(huán)境試驗(yàn)，后者是利用鹽霧試驗(yàn)箱，在其容積空間內(nèi)用人工的方法，制造鹽霧環(huán)境來對(duì)產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。

與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對(duì)產(chǎn)品進(jìn)行鹽霧試驗(yàn)，得出結(jié)果的時(shí)間也大大縮短。如在天然暴露環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行試驗(yàn)，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗(yàn)，只要24小時(shí)，即可得到相似的結(jié)果。但人工加速模擬試驗(yàn)仍然與天然環(huán)境不同，因而也不能代替。

鹽霧腐蝕試驗(yàn)適用范圍

1) 鋼鐵表面鍍銅+鎳+鉻或鎳+鉻；

2) 銅或銅合金表面鍍鎳+鉻；

3) 300系列或400系列不銹鋼表面鍍鎳+鉻；

4) 鋁或鋁合金表面鍍銅+鎳+鉻；

5) 鋅合金表面鍍銅+鎳+鉻；

6) 塑膠電鍍件。

鹽霧試驗(yàn)方法

中性鹽霧試驗(yàn)(NSS試驗(yàn))

是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗(yàn)方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍(6～7)作為噴霧用的溶液。試驗(yàn)溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm·h之間。

醋酸鹽霧試驗(yàn)(ASS試驗(yàn))

是在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗(yàn)快3倍左右。

銅鹽加速醋酸鹽霧試驗(yàn)(LRHS-663P-RY)

是國(guó)外新近發(fā)展起來的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗(yàn)的8倍。

交變鹽霧試驗(yàn)

是一種綜合鹽霧試驗(yàn)，它實(shí)際上是中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)。它主要用于空腔型的整機(jī)產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無變化。
