金相分析知識匯總

金相分析實驗指的是一種試驗方式，目的是金屬材料的物理性能和機械性能與其內(nèi)部之組織有相關連，因此，可以借著金相試驗的宏觀組織及微觀組織的觀察判斷其的各項性能。

宏觀組織試驗法以研究金屬表面了解其物理或化學之“不均一性”，包括裂紋、空隙等，并以此可做材料斷面之“不均一性”即內(nèi)部缺陷之檢查。微觀組織試驗法可檢查金屬組織、壓延、鍛造及熱處理等加工處理導致金相組織變化的情況，晶粒大小檢查或非金屬夾雜物等組織的分布情況、大小等及材料的破壞判斷等。

金相分析試驗怎么做

1、試樣制備

（1）試樣截取的方向，部位和數(shù)量，應根據(jù)金屬類別、制造方法，技術(shù)條件或雙方協(xié)議的規(guī)定進行。

（2）試樣尺寸以面積小于200mm²，厚度15-20mm為宜，一般選用16X20mm試用。

（3）試樣可用手鋸、鋸床或切割機床等切取，不論用何種方法取樣均應注意試樣的溫度條件，必要時用水冷卻，以避免正式試樣因過熱而改變其組織。

2、試樣的研磨

（1）準備好的試樣，先在粗砂輪上磨平，候磨痕均勻一致后，即移至細砂輪上續(xù)磨，磨時須用水冷卻試樣，使金屬的組織不因受熱而發(fā)生變化。

（2）經(jīng)砂輪磨好、洗凈吹干后的試樣，隨即依次在由粗到細的各號砂紙上磨制，可采在預磨機上進行磨制，從粗砂紙到細砂紙、再換一次砂紙，試樣須轉(zhuǎn)90°與舊磨成垂直方向。

（3）經(jīng)預磨后的試樣先在拋光機上進行粗拋光（拋光織物為細絨布、拋光液為W2.5金剛石拋光膏）然后進行精拋光（拋光織物為錦絲絨、拋光液為WI.5金剛石拋光膏）拋光到試樣上的磨痕完全除去而表面像鏡面時為止，即粗糙度為Ra0.04以下。

3、金相顯微組織檢驗

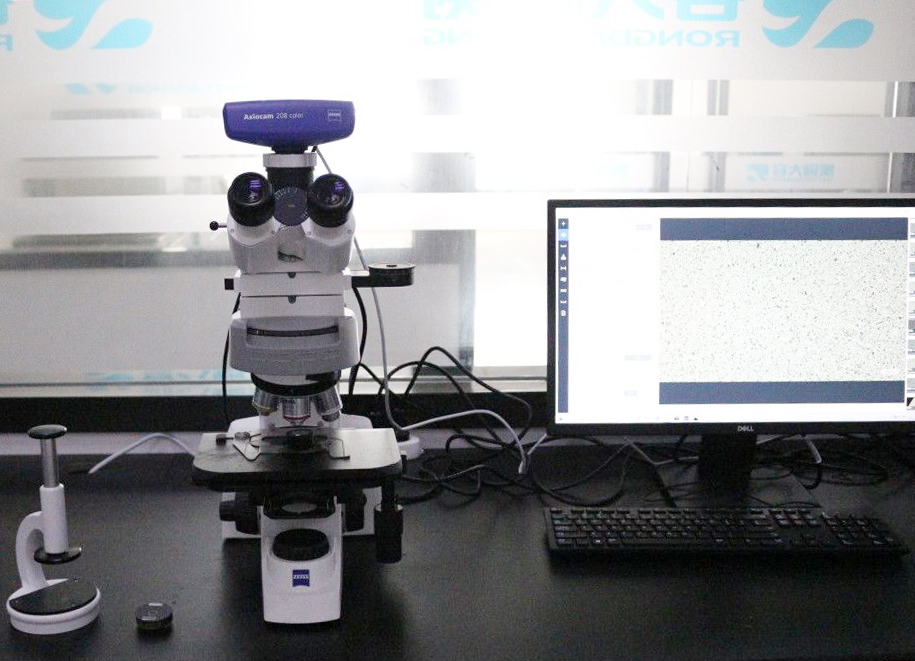

（1）金相顯微鏡操作按儀器說明書規(guī)定進行。

（2）金相分析檢驗包括浸蝕前的檢驗和浸蝕后的檢驗，浸蝕前主要檢驗鋼件的夾雜物和鑄件的石墨形態(tài)、浸蝕后的檢驗為試樣的顯微組織。按有關金相標準進行。
