中文
英文
在線客服 SSC測試和SSCC測試
SSCC是指受拉伸應(yīng)力作用的金屬材料在硫化物介質(zhì)中，由于介質(zhì)與應(yīng)力的耦合作用而發(fā)生的脆性斷裂現(xiàn)象。SSC全稱是Sulfide Stress Cracking，中文名稱是硫化物應(yīng)力腐蝕試驗，硫化物應(yīng)力腐蝕開裂(Sulfide Stress Corrosion Cracking，簡寫SSCC或SSC)，按標準NACE TM0177-2005進行實驗。SSC測試主要采用恒負荷應(yīng)力腐蝕實驗(A法)和三點彎曲法測試實驗(B法)。
在酸性環(huán)境中，硫化物應(yīng)力腐蝕開裂(SSCC)是破壞性和危害性最大的一種腐蝕形式，受到國內(nèi)外專家的普遍關(guān)注。SSCC是在外加應(yīng)力和腐蝕環(huán)境雙重作用下發(fā)生的破壞，其產(chǎn)生有3個必要條件：敏感的材料、酸性環(huán)境和拉伸應(yīng)力。SSCC與通常所說的應(yīng)力腐蝕有所區(qū)別，在通常所說的應(yīng)力腐蝕中，環(huán)境所起的作用是以陽極溶解為主，而SSCC則是以陰極充氫為主，雖然SSCC機理尚未被完全揭示，但目前大多數(shù)學者傾向于把這種開裂解釋為氫脆破裂。應(yīng)力腐蝕開裂無明顯的征兆，因此易對長輸管道(尤其是天然氣管道)造成災難性的后果。
|
測試方法
|
測試標準
|
樣品要求 |
備注 |
|

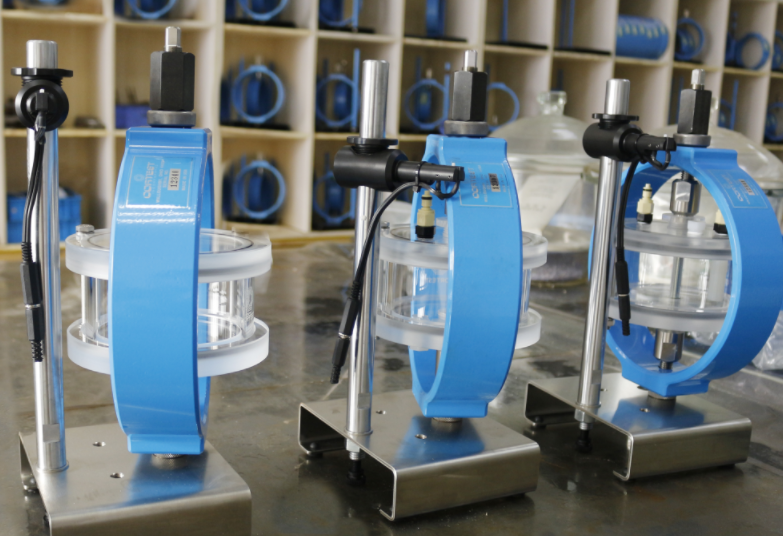

A法-標準拉伸
|
NACE TM0177-2005
GB/T4157-2006
ASTM G39-99
ISO 7539-2011
模擬工況試驗
|
另提供圖紙
|
溫度：25±3°C
受力：屈服強度80%或用戶自定
試驗介質(zhì) ：
溶液A：氯化納5%、冰乙酸0.5%、飽和硫化氫溶液
溶液B：氯化納5%、冰乙酸0.23%、乙酸鈉0.4%、飽和硫化氫溶液
評定：斷裂及裂紋
|
|
B法-標準彎曲
|
美標（三點彎）：67.3mm*4.57mm*1.52mm
國標（兩點）：寬15-25mm，長110mm-255mm，大加載應(yīng)力（200MPa以上）試樣，厚度要求0.8-1.8mm |
||
|
C法-C形環(huán)
|
美標：外徑≥15.9mm 國標：外徑≥15mm具體參照圖紙
|
||
|
D法-標準雙懸臂梁
|
中美標：110mm*30mm*10mm
|
||
|
四點彎曲法
|
長110mm-250mm，寬15mm-50mm，厚度客供
|
||
|
GHSC硫化氫電偶腐蝕
|
NACE TM0177-2005
|
參考硫化氫試驗條件
|
GHSC試驗應(yīng)按上述對SSC試驗規(guī)定的要求進行，并滿足下列附加的要求、選擇和說明。
a)CRA試樣與完全浸入試驗溶液的非合金鋼（即碳鋼）形成電偶。按NACE TM0177-1996的要求，非合金鋼的面積與浸濕的CRA試樣的面積的面積比在應(yīng)在0.5~1之間。加載夾具與試樣和耦合的碳鋼之間應(yīng)電絕緣。對于特定應(yīng)用的評定，CRA可以與在使用中將與之耦合的，低合金材料的試樣耦合。 b)試驗環(huán)境為NACE TM0177-1996的A溶液，其H2S分壓為0.1MPa,溫度為24℃±3℃。對于特定應(yīng)用的評定，可采用E2.5中所述的SSC試驗環(huán)境。 |
涉及測試：ssc測試
