你知道維氏硬度試驗的原理嗎？

維氏硬度試驗原理與布氏硬度相似，也是根據(jù)壓痕單位表面積上的試驗力大小來計算硬度值。區(qū)別在于壓頭采用錐面夾角為136°的金剛石正四棱錐體，將其以選定的試驗力壓入試樣表面，按規(guī)定保持一定時間后卸除試驗力，測量壓痕兩對角線長度。

維氏硬度值用四棱錐壓痕單位面積上所承受的平均壓力表示，符號HV。

式中F-作用在壓頭上的試驗力(N),d-壓痕兩對角線長度的平均值(㎜),HV值的單位為N /㎜ 2 ，但習(xí)慣上只寫出硬度值而不標(biāo)出單位。

常用試驗力及其適用范圍

維氏硬度試驗所用試驗力視其試件大小、薄厚及其它條件，可在49.03-980.7N的范圍內(nèi)選擇試驗力。

常用的試驗胃有49.03、98.07、196.1、294.2、490.3、980.7N。

HV符號前面的數(shù)字為硬度值，后面依次用相應(yīng)數(shù)字注明試驗力和試驗力保持時間(10-15s不標(biāo)注)。

如640/HV30/20,表示30kgf (294.2N) 試驗力，保持時間為20s測得維氏硬度值為640。

維氏硬度法適用范圍寬，尤其適用于測定金屬鍍層、薄片金屬及化學(xué)熱處理后的表面硬度，其結(jié)果**可靠。

當(dāng)試驗力小于0.2 kgf(1.961N)時，可用于測量金相組織中不同相的硬度。

試驗優(yōu)缺點

優(yōu)點：

①與布氏、洛氏硬度試驗比較，維氏硬度試驗不存在試驗力與壓頭直徑有一定比例關(guān)系的約束;

②不存在壓頭變形問題;

③壓痕輪廓清晰，采用對角線長度計量，**可靠，硬度值誤差較小。

缺點：

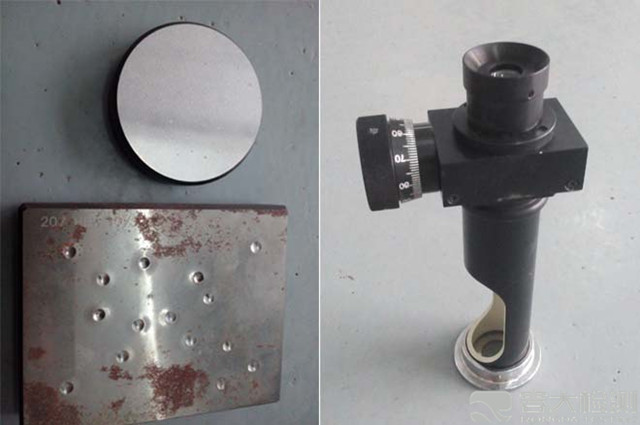

其硬度值需要先測量對角線長度，然后經(jīng)計算或查表確定，故效率不如洛氏硬度試驗高。

根據(jù)壓頭形狀、材料及加載大小的不同，硬度可有布氏硬度、洛氏硬度、維氏硬度和顯微硬度，它們適用于不同的材料。

以上就是我們江蘇容大為大家介紹的維氏硬度試驗，如果您想要了解更多關(guān)于硬度試驗的相關(guān)資訊，或者有相關(guān)的試驗需求，歡迎咨詢我們，或者電話咨詢：17766358885，我們會有專業(yè)的項目工程師為您答疑解惑，期待您的來電！
