盤點金屬和合金微觀分析的技術要點

一種金屬或合金的性能取決于其本身的兩個屬性：一個是它的化學成分，另一個是它內部的組織結構。所以，對金屬材料的微觀分析和組織結構進行精確表征是金屬材料研究的基本要求，也是實現性能控制的前提。材料分析的內容主要包括形貌分析、物相分析、成分分析、熱性能分析、電性能分析等。本文就金屬材料的形貌分析、物相分析和成分技術及常用儀器做簡要的介紹。

材料現代分析測試方法涉及的分析測試技術和方法種類繁多，內容極其廣泛。但各種方法的分析、檢測過程均可大體分為信號發生、信號檢測、信號處理及信號讀出等幾個步驟。相應的分析儀器則由信號發生器、檢測器、信號處理器與讀出裝置等幾部分組成。

一、形貌分析部分

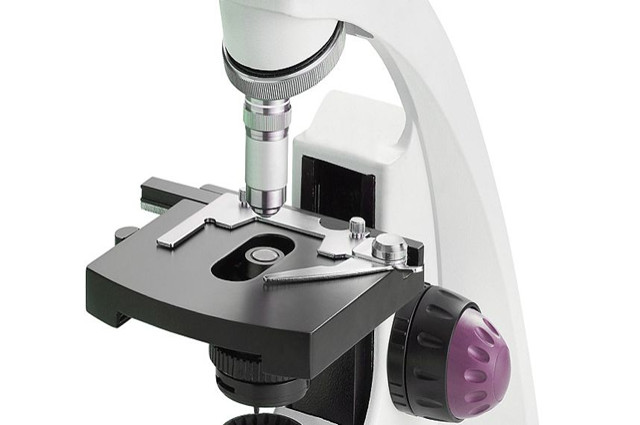

光學顯微鏡 (OM) 常用來觀察樣品及斷口組織的顯微形貌，其放大倍數為3000倍，一般為1000倍，分辨率為0.2μm。由光源產生的光線經過聚光鏡、過濾后成為單色的平行光束，光束撞擊平面玻璃反射器發生反射，通過物鏡達到樣品表面再反射回來，如果距離恰當就形成光學圖像。金相顯微組織觀察時，需要對樣品進行打磨、拋光、化學浸蝕后才能觀察，有些樣品打磨之前還需進行鑲嵌處理。

電子顯微鏡 (SEM) 是用聚焦電子束在試樣表面逐點掃描成像，分辨率為6~10nm，主要用于觀察材料表面形貌。當一束高能的入射電子轟擊物質表面時，被激發的區域?qū)a(chǎn)生二次電子、俄歇電子、特征X射線和連續譜X射線、背散射電子、透射電子等。對二次電子、背散射電子的采集，可得到有關物質微觀形貌的信息;對X射線的采集，可得到物質化學成分的信息。所以，科研工作者可以根據不同需求，制造出功能配置不同的掃描電子顯微鏡。例如，將掃描電鏡和X射線能譜(EDS)配合使用，可在觀察微觀結構的同時，分析樣品的元素成分以及在相應視野內的元素分析。

透射電鏡(TEM) 用聚焦電子束作照明源，使用于對電子束透明的薄膜試樣，以透過試樣的透射電子束或衍射電子束所形成的圖像來分析試樣內部的顯微組織結構。

透射電鏡是一種高分辨率、高放大倍數的顯微鏡，是材料科學研究的重要手段，能提供極微細材料的組織結構、晶體結構和化學成分等方面的信息。透射電鏡的分辨率為0.1～0.2nm，放大倍數為幾萬～幾十萬倍。由于電子易散射或被物體吸收，故穿透力低，必須制備更薄的超薄切片(通常為50～100nm)。常見的制樣方法有粉末法、化學減薄法、雙噴電解減薄法、離子減薄法、復型法。

電子背散射衍射(EBSD) 掃描電鏡附件之一，一般用于觀察晶粒平均尺寸、分布取向、晶界特征統計、位錯密度高低等微觀信息。樣品表面要求較高，制樣復雜。電子束入射到晶體上發生散射后，散射電子入射到某些晶面，發生布拉格衍射(強反射)。強反射后逃離樣品表面的電子稱為背散射電子。該電子分布遵循一定晶帶分布規律的亮帶組成，亮帶寬度與所屬晶面的布拉格角成正比，形成晶體結構的重要衍射信息——“菊池花樣”，從而可對樣品的纖維組織逐點作晶體學分析，獲得晶體取向圖。

掃描探針顯微鏡 (SPM) 這是一個大的種類，目前SPM家族中已經產生了二三十種顯微鏡。SPM具有極高的分辨率。它可以輕易的“看到”原子， 其次，SPM得到的是實時的、真實的樣品表面的高分辨率圖像。再次，SPM的使用環境寬松。

80年代初期，IBM公司蘇黎世實驗室的G.Binning 和H.Rohrer發明了掃描隧道顯微鏡STM。STM的誕生使人類第一次在實間觀測到了原子，并能夠在超高真空超低溫的狀態下操縱原子，它的分辨率達到0.01nm。在STM的基礎上，又發明了原子力顯微鏡(AFM)、磁力顯微鏡(MFM)、 近場光學顯微鏡(NSOM)等等，這些顯微鏡都統稱掃描探針顯微鏡(SPM)。因?yàn)樗鼈兌际强恳桓泳€度的極細針尖在被研究物質的表面上方掃描，檢測采集針尖和樣品間的不同物理量，以此得到樣品表面的形貌圖像和一些有關的電化學特性。

但是，由于SPM的工作原理是控制具有一定質量的探針進行掃描成像，因此掃描速度受到限制， 測效率較其他顯微技術低;由于壓電效應在保證定位精度前提下運動范圍很小(難以突破100μm量級)，而機械調節精度又無法與之銜接，故不能做到象電子顯微鏡的大范圍連續變焦，定位和尋找特征結構比較困難;

二、物相分析部分

物相分析是指利用衍射的方法探測晶格類型和晶胞常數，確定物質的相結構。

X-射線衍射 (XRD) 任何結晶物質都具有其特定的化學組成和結構參數(包括點陣類型、晶胞大小、晶胞中的質點數目及坐標等)。當X射線照射到晶體上時，會產生具有一定特征的衍射圖形，對應一系列特定的晶面間距和相對強度。根據與晶體樣品產生衍射后的X射線信號的特征去分析計算出樣品的晶體結構與晶格參數。

XRD的分析精度高，但無法把形貌與晶體結構微觀同位結合;定性分析時，一般用來分析合金的相成分和含量;定量分析時，樣品細度應在微米級尺度，即過320目篩。

電子衍射 (ED) 電子衍射和X射線衍射一樣，可以用來作物相鑒定、測定晶體取向和原子位置。由于電子衍射強度遠強于X射線，電子又極易為物體所吸收，因而電子衍射適合于研究薄膜、大塊物體的表面以及小顆粒的單晶。電子衍射作用遠比X射線與物質的交互作用強烈，因而在金屬和合金的微觀分析中特別適用于對含少量原子的樣品，如薄膜、微粒、表面等進行結構分析。

如果要嚴格地理解電子衍射的形成原理，就有必要搞清楚兩個概念：Fresnel(菲涅爾)衍射和Fraunhofer(夫朗和費)衍射。所謂Fresnel衍射又稱為近場衍射，而Fraunhofer衍射又稱為遠場衍射。在透射電子顯微分析中，同時存在這兩種衍射現象。 Fresnel衍射現象主要在圖像模式下出現，而Fraunhofer衍射主要是在衍射情況下出現。電子衍射是有透鏡參與的Fraunhofer衍射，所以與X射線衍射的相比，F(xiàn)raunhofer衍射才是嚴格的遠場衍射。

小孔的直接衍射成像(不加透鏡)就是一個典型的Fresnel衍射現象。在電鏡的圖像模式下，經常可以觀察到圓孔的菲涅爾環。

中子衍射 (ND) 熱中子流被固體、液體或氣體中的原子散射引起的衍射現象，用于研究物質(金屬)的微觀結構。中子衍射的基本原理和X射線衍射十分相似，但在中子衍射中，中子是與原子核相互作用、能區別不同的同位素，而且一般說來中子比X 射線具有高得多的穿透性，因而也更適用于需用厚容器的高低溫、高壓等條件下的結構研究。

在金屬研究中中子衍射的最主要的應用領域?yàn)椋汉兄卦拥幕衔镏休p原子的位置的測定;原子序數相近的原子相對位置的確定;鐵磁、反鐵磁和順磁物質的研究。

三、成分分析部分

能譜分析儀(EDS) EDS是能快速分析各種試樣微區內Be-U的所有元素的一種設備。EDS可以與SEM、TEM、XPS等組合使用，其中SEM-EDS組合是應用最廣的顯微分析儀器。EDS的工作原理是利用電子顯微鏡的高能電子束與被觀察試樣相互作用產生特征X射線，能譜儀將這些信息捕獲、處理及分析，從而能獲得試樣成分的定性、半定量甚至全定量結果。對于試樣產生的特征X-射線，有兩種展成譜的方法：X-射線能量色散譜方法(EDS：Energy Dispersive X-ray Spectroscopy)和X-射線波長色散譜方法(WDS：Wavelength Dispersive X-ray Spectroscopy)。在分析電子顯微鏡中均采用探測效率高的EDS。

由于電子顯微鏡具有很高的空間分辨率，使能譜分析可以在微米甚至納尺度下進行。同時，通過線掃描和面分布等功能可以獲得直觀的成分分布特征，這些特點是其他成分分析手段無法替代的。值得注意的是，EDX和EDS實際上都是X光譜，正規來說EDX指得是這種手段所涉及的學科，而EDS指得是分析手段，但一般在文章里面都不太分。

X射線光電子能譜儀(XPS) XPS是一種無損分析技術，主要用于分析表面元素組成和化學狀態，原子周圍的電子密度，特別是原子價態及表面原子電子云和能級結構。用X射線去輻射樣品，使原子或分子的內層電子或價電子受激發射出來。被入射的特征X射線激發電離的電子稱為光電子。測量光電子的動能可以鑒定樣品所含元素及其化學狀態。它不但用于化學元素分析，而且更廣泛地應用于表面科學和材料科學。

XPS的分析范圍較寬，原則上可以分析除氫以外的所有元素;分析深度較淺，大約在表面以下25~100 Å范圍;絕對靈敏度高，測量精度可達10nm左右。

離子探針質量顯微分析儀(SIMS) 以聚焦很細(1～2 微米)的高能(10～20 千電子伏)一次離子束作為激發源照射樣品表面，使其濺射出二次離子并引入質量分析器，按照質量與電荷之比進行質譜分析的高靈敏度微區成分分析儀器，簡稱離子探針。它在功能上與電子探針類似，只是以離子束代替電子束，以質譜儀代替X射線分析器。

適用于超輕元素、微量和痕量元素的分析及同位素鑒定，分析速度快，可以方便地獲得元素的平面分布圖像。廣泛用于金屬材料的氧化、腐蝕、擴散、析出等研究，特別是材料氫脆現象的研究，以及表面鍍層和滲層等的分析。

俄歇電子能譜儀(AES) 是一種表面科學和材料科學的分析技術。因此技術主要借由俄歇效應進行分析而命名之。

AES的基本原理是用電子束或X射線轟擊試樣表面，使其表面原子內層能級電子被擊出而形成空穴，較高能級電子填補空穴并將釋放的能量傳遞給另一電子使之逸出(即俄歇電子)，通過檢測俄歇電子能量和強度，從而獲得有關表面層化學成分的定性和定量信息?，F(xiàn)已成為表面元素定性、半定量分析、元素深度分布和微區分布的無損檢測手段，是目前最常用的最重要的材料表面元素組成分析方法之一。主要用于金屬材料的氧化、腐蝕、摩擦、磨損和潤滑特性等研究以及合金元素及雜質元素的擴散或偏析、表面處理工藝及復合材料粘性等問題的研究。
