油罐底板類金屬腐蝕檢測要怎么做？

油罐作為石油化工行業(yè)最常用的油品儲存裝備，廣泛存在于各大煉油廠中，是要妥善防護的。每年的年底年初，各個地區(qū)都會著重安排“油罐底板腐蝕”防護活動。對一臺渣油儲罐底板進行檢驗，檢驗發(fā)現(xiàn)這臺儲罐整個邊緣板區(qū)域存在很多下表面腐蝕缺陷，腐蝕量高達(dá)板厚的90%!最后做了原因分析，制定補救和防護措施。那么“油罐底板”為何如此受重視，油罐底板類金屬腐蝕檢測要怎么做呢？

首先，油罐底板，顧名思義就是油罐的底部(有多重要可想而知了)，一旦出現(xiàn)腐蝕穿孔就會造成漏油重大事故。目前油罐基礎(chǔ)多以砂層和瀝青砂為主要構(gòu)造，罐底板與之接觸，在日常的使用中會有一些濕氣滲透進來;加之如果罐底外邊緣板與基礎(chǔ)連接處密封不好，會進水，因此該處的涂料要求具有一定的耐水性、耐潮濕性。

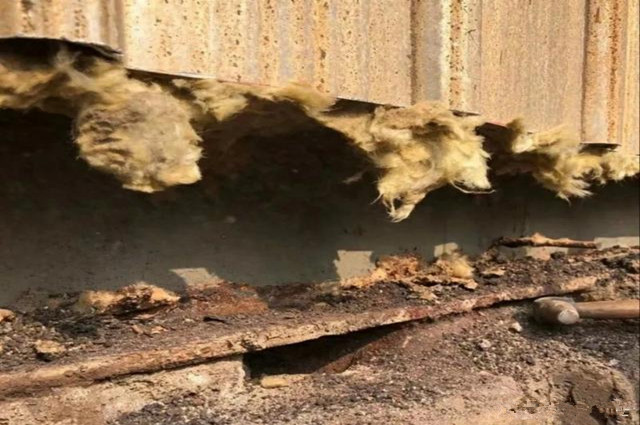

剛才我提到的廣州石化的這臺油罐底板下表面腐蝕嚴(yán)重，主要是因為：渣油罐運行溫度接近200℃，該儲罐安裝時考慮到節(jié)能要求，基礎(chǔ)部位按照北方設(shè)計單位要求增加了耐熱材料層，但這個設(shè)計，在南方氣候下反而容易導(dǎo)致基礎(chǔ)邊緣板部位出現(xiàn)潮濕現(xiàn)象，進而使罐底板下表面腐蝕加劇，最終導(dǎo)致罐底板失效。

還有一個特別的地方是：由于底板焊接后，下表面沒法再補漆刷漆，所以焊接處實際上是沒有辦法做到用涂層保護的，這是防腐的一個薄弱環(huán)節(jié)。針對這個薄弱環(huán)節(jié)，一些設(shè)計院或業(yè)主也考慮了很多其他技術(shù)措施，如采用陰極保護。

所以說，底板的防腐工作是非常重要的。這項工作到不到位，對油罐底板的防腐就沒辦法保障，在投用后就需要通過檢測方法來對底板腐蝕情況進行檢測評估，對油罐底板進行檢測就是重中之重了。

“底板就是這個特殊構(gòu)造的，這個防護工作不好做啊”?

在原油罐底部，由于沉積水具有很強的電導(dǎo)率，更容易造成電化學(xué)腐蝕，那么你可以安裝陽極塊，用一個比被底板更活潑的金屬與底板焊接在一起相連接，較活潑的金屬被腐蝕掉，從而保證被保護底板不受腐蝕影響。

除此之外，涂層防腐是最簡捷、有效的防腐手段。由于罐底和罐壁第一圈壁板區(qū)域(通常為罐底至罐底以上1.5 m)會沉積油品中的水等腐蝕介質(zhì)，是腐蝕最重的部位，應(yīng)該用加強的涂層防護，可通過增加底漆或中間層涂膜厚度的方法，保證防腐效果。

除此之外，實踐證明：在涂層防護的基礎(chǔ)上合理添加緩蝕劑，是防止儲罐內(nèi)腐蝕的一種簡單而有效的方法。在含有水和H2S的輕烴液體中通常使用吸附型膜緩蝕劑，因為這種緩蝕劑分子中有極性基團，能在金屬表面吸附成膜，并由分子中的疏水基團來阻礙水和去極化劑到達(dá)金屬表面，從而保護金屬。

說到這里，江蘇容大補充一個關(guān)于油罐底部涂層防腐的案例。

有些原油罐底板在涂裝完成空置一段時間后(一般不超過1年)，裝油前檢查，發(fā)現(xiàn)了涂層開裂和起殼的現(xiàn)象。

究其原因，是其所采用的涂料基本上是溶劑型的環(huán)氧或酚醛環(huán)氧涂料，涂料的固體份有高有低，溶劑型環(huán)氧涂料在溶劑揮發(fā)和反應(yīng)固化過程中都會有不同程度收縮，因收縮造成內(nèi)應(yīng)力積聚。

所以，為避免此類事件的發(fā)生，江蘇容大提出建議 ： 可以考慮優(yōu)先使用無溶劑環(huán)氧涂料、含片狀或纖維狀顏填料增強的涂料，其原因是在固化過程中的收縮率通常比普通溶劑型環(huán)氧或酚醛環(huán)氧涂料要低得多，抗裂能力更強。

以上就是油罐底板類金屬腐蝕檢測要怎么做的全部內(nèi)容，如果您想要了解更多相關(guān)資訊，歡迎咨詢江蘇容大，我們會有專業(yè)的技術(shù)人員為你解答，期待您的來電！
