分析鋼筋宏觀金相、微觀組織的檢驗方法

關于鋼筋宏觀金相、微觀組織及檢驗方法在新標準GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋中有所介紹。主要內容如下：

一、宏觀金相

1、用金相切割機將鋼筋剪切成圓柱形試樣，試樣不得受到高溫影響。

2、對切割好的金相試樣截面，使用金相研磨拋光機進行研磨及拋光。

3、用2%-5%硝酸酒精溶液進行浸蝕，浸蝕時間宜為5-10s。

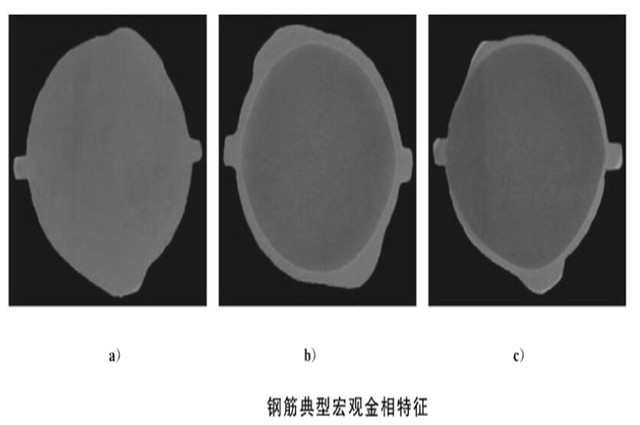

4、若金相試樣截面具有如圖a所示襯度均勻的宏觀金相特征時，可直接判定為合格。

5、若金相試樣宏觀金相出現截面基圓外圍有明顯不同于內部區域襯度的封閉環，如圖b所示，則判定為非熱軋鋼筋。

6、如若試樣宏觀金相出現截面基圓外圍有明顯不同于內部區域襯度的不封閉環，如圖c所示，應通過規定的截面維氏硬度或規定的微觀組織的方法進行檢驗。

二、截面維氏硬度

1、截面維氏硬度檢驗科在宏觀金相檢驗的試樣上進行。

2、將史昂橫截面中心線心部位置作為中心測試點(HV0)在試樣橫截面基圓外圍不同于內部區域襯度的不封閉環上確定邊緣測點(HV)。

3、按GB/T 4340.1進行維氏硬度檢驗，試樣截面維氏硬度測試的載荷為“5kg”，保持時間為10s。測得HV0和HV，兩點的硬度差值(HV-HV0)不大于40HV時判定為合格。

三、微觀組織

1、用金相切割機將鋼筋剪切成圓柱形試樣，試樣不得受到高溫影響。

2、對切割好的金相試樣截面，使用金相研磨拋光機進行研磨及拋光。

3、用2%-5%硝酸酒精溶液進行浸蝕，浸蝕時間宜為5-10s。

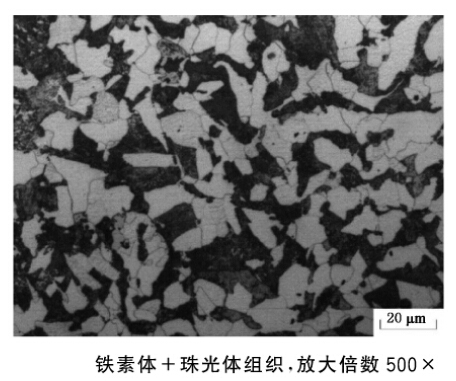

4、熱軋鋼筋基圓的微觀組織特征：在金相顯微鏡下，放大倍數為500倍，應為鐵素體+珠光體組織形貌如下圖。

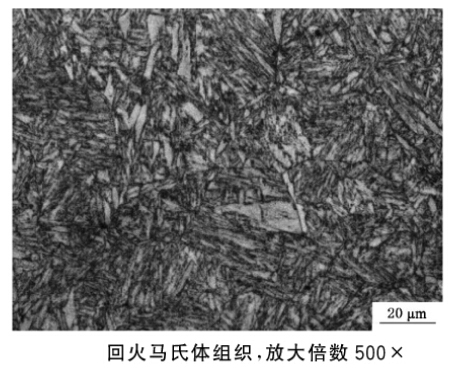

5、回火馬氏體組織：在金相顯微鏡下放大倍數為500倍。組織形貌如下圖。
