av种子搜索神器,16女下面流水不遮图

	項目名稱	中性鹽霧試驗
	檢測目的	檢測材質(zhì)耐中性鹽霧的性能
	檢測范圍	各種金屬、不銹鋼、合金

中性鹽霧試驗項目簡介

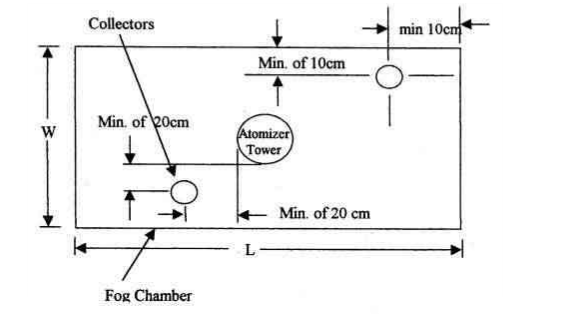

中性鹽霧試驗（NSS：Neutral Salt Spray test）是在特定的試驗箱內(nèi)，將含有(5士0．5)%氯化鈉、pH值為6.5～7.2的鹽水通過噴霧裝置進(jìn)行噴霧，讓鹽霧沉降到待測試驗件上，經(jīng)過一定時間觀察其表面腐蝕狀態(tài)。試驗箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)。

中性鹽霧是以5%氯化鈉溶液作為腐蝕介質(zhì)，對樣品進(jìn)行海洋周邊環(huán)境氣候下的腐蝕性試驗。中性鹽霧應(yīng)用比較廣泛，能夠適用與金屬及其合金、金屬覆蓋層、有機(jī)覆蓋層、陽極氧化膜和轉(zhuǎn)化膜等。在鹽霧腐蝕三類（NSS、AASS、CASS）中屬于腐蝕性最弱的一種。

中性鹽霧試驗試驗方法和標(biāo)準(zhǔn)

GB/T 10125	人造氣氛腐蝕試驗鹽霧試驗
ISO 9227	Corrosion tests in artificial atmospheres -- Salt spray tests
JIS Z2371	鹽霧試驗方法
ASTM B117	Standard Practice for Operating Salt Spray (Fog) Apparatus

為了滿足不同的試驗?zāi)康?，可以采用多種試驗結(jié)果評價標(biāo)準(zhǔn)，如重量變化、顯微鏡觀察、機(jī)械性能等。通常試驗結(jié)果的評價標(biāo)準(zhǔn)，應(yīng)由被覆蓋層或產(chǎn)品標(biāo)準(zhǔn)提出。對一般試驗，常規(guī)記載僅需考慮以下幾方面：

a. 試驗后的外觀；

b. 去腐蝕產(chǎn)物后的外觀；

c. 腐蝕缺陷，如點蝕、裂紋、氣泡等的分布和數(shù)量。

注：以上三方面可采用GB 6461—86《金屬覆蓋層對底材為陰極覆蓋層腐蝕試驗后的電鍍試樣的評級》所規(guī)定的方法進(jìn)行評定。

d. 開始出現(xiàn)腐蝕的時間。
