不銹鋼常見腐蝕之點(diǎn)腐蝕

人們認(rèn)為“不銹鋼是不生銹的，生銹的就不是不銹鋼了”。其實(shí)這是對(duì)不銹鋼缺乏了解的一種片面錯(cuò)誤看法，不銹鋼在一定的條件下也會(huì)生銹的。如果我們能夠直觀的了解不銹鋼的各種腐蝕類型，面對(duì)不銹鋼腐蝕時(shí)可以有相應(yīng)的應(yīng)對(duì)措施來減少損失。下面結(jié)合工程實(shí)際講述幾種不銹鋼常見的腐蝕類型，簡要介紹相應(yīng)的抗腐蝕措施，并重點(diǎn)介紹不銹鋼應(yīng)力腐蝕原因及防治措施。

不銹鋼發(fā)生的腐蝕破壞多是局部腐蝕破壞，最常見的有晶間腐蝕(9%)、點(diǎn)蝕(23%)和應(yīng)力腐蝕(49%)，今天就和江蘇容大一起介紹不銹鋼點(diǎn)腐蝕的相關(guān)資訊吧！

點(diǎn)腐蝕

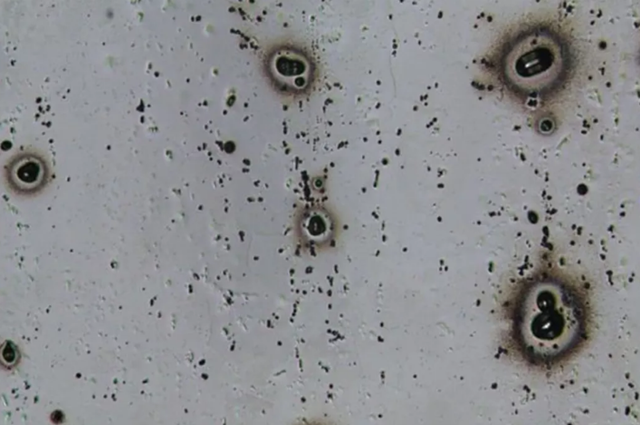

點(diǎn)腐蝕是一種很危險(xiǎn)的局部腐蝕，發(fā)生小孔然后急劇進(jìn)行腐蝕的現(xiàn)象，嚴(yán)重時(shí)可導(dǎo)致穿孔。點(diǎn)蝕的影響因素主要有：

1、Cl-影響，Cl-使不銹鋼鈍化膜局部破壞，導(dǎo)致該部位優(yōu)先發(fā)生腐蝕；

2、溫度影響，溫度越高，腐蝕越快；

3、表面附著污染物阻止了氧氣流通。

例如，日常生活中不銹鋼(201或304不銹鋼居多)水槽就經(jīng)常發(fā)生點(diǎn)腐蝕現(xiàn)象。如果一些酸性或者鹽類的物質(zhì)盛放在水槽中未得到及時(shí)的處理，就會(huì)導(dǎo)致不銹鋼水槽出現(xiàn)點(diǎn)腐蝕。

通過恒電位儀控制試樣的電位，使之按照規(guī)定的程序從自然腐蝕電位EK向正向極化，相應(yīng)記錄E-logi陽極極化曲線。將陽極極化曲線上在析氧電位以下由于點(diǎn)蝕而使電流急劇連續(xù)上升的電位定義為點(diǎn)蝕電位Eb。根據(jù)電位改變速度不同，陽極極化曲線法又可分為穩(wěn)態(tài)法、準(zhǔn)穩(wěn)態(tài)法、連續(xù)掃描動(dòng)電位法和快速掃描動(dòng)電位法。

恒定電流法是指在恒定電流下，測定電位響應(yīng)隨時(shí)間的變化曲線，測定有點(diǎn)腐蝕特征電位Eb和Ep。

恒電位區(qū)段法是一種可以用肉眼觀察的測量孔蝕特征電位的方法。將一根長約1m的不銹鋼絲試樣安裝在一根長玻璃管內(nèi)，管內(nèi)充滿氯化物溶液。不銹鋼絲上通以恒定直流電流產(chǎn)生電壓降。玻璃管內(nèi)放入輔助電極(與鋼絲平行)，在玻璃管內(nèi)遠(yuǎn)離通電正端的另一端放入?yún)⒈入姌O。將該端的電位控制在某一數(shù)值，則不銹鋼絲上各點(diǎn)的電位為該電位數(shù)值加上鋼絲上恒定電流產(chǎn)生的壓降。試驗(yàn)后可觀察到一段有孔蝕，一段無孔蝕，過渡點(diǎn)的電位即孔蝕電位，可根據(jù)該點(diǎn)距放置參比電極的端點(diǎn)的距離所計(jì)算的電壓降加上控制電位值求得。

恒定電位法是將試樣固定在確定電位下，測定相應(yīng)的電流密度-時(shí)間曲線，并由多個(gè)電位下的試樣的電流密度-時(shí)間曲線確定點(diǎn)蝕特征電位的方法。

在小孔發(fā)展速率-電位曲線法中，試驗(yàn)前需將樣品在試驗(yàn)溶液中自然浸泡一個(gè)小時(shí)，然后作陽極電位循環(huán)試驗(yàn)。將10min小孔成長期所記錄下來的總電流值減去均勻腐蝕的電流值，即可得到純屬小孔發(fā)展的電流值。應(yīng)用數(shù)學(xué)積分即可求得10min內(nèi)的平均小孔腐蝕電流，然后利用顯微檢測方法測定實(shí)際的總面積，則小孔發(fā)展速率的真正大小是由小孔發(fā)展的平均電流除以小孔面積求得。
